인피니온 JTAG 연결이 되지 않아서 뻘짓이란 뻘짓은 다하다가 찾은 방법 공유 드립니다. 사실 ECU 다운로드 하다가 빈번히 실패를 하게 되어 원인을 찾아보니 대부분 JTAG 연결이 불안한 경우가 많았습니다. 불안한 경우를 개선 할 수는 없으나, 왜 다운로드가 되지 않는 지 정도는 확인이 가능합니다.
Infineon JTAG 연결 상태 확인 방법
시스템 설정 창으로 먼저 들어간 다음, 장치 관리자를 통해 현재 Infineon JTAG이 연결되어 있는지 부터 확인 해야 합니다.
- 윈도우 키 + X
- 장치 관리자 (M) 선택

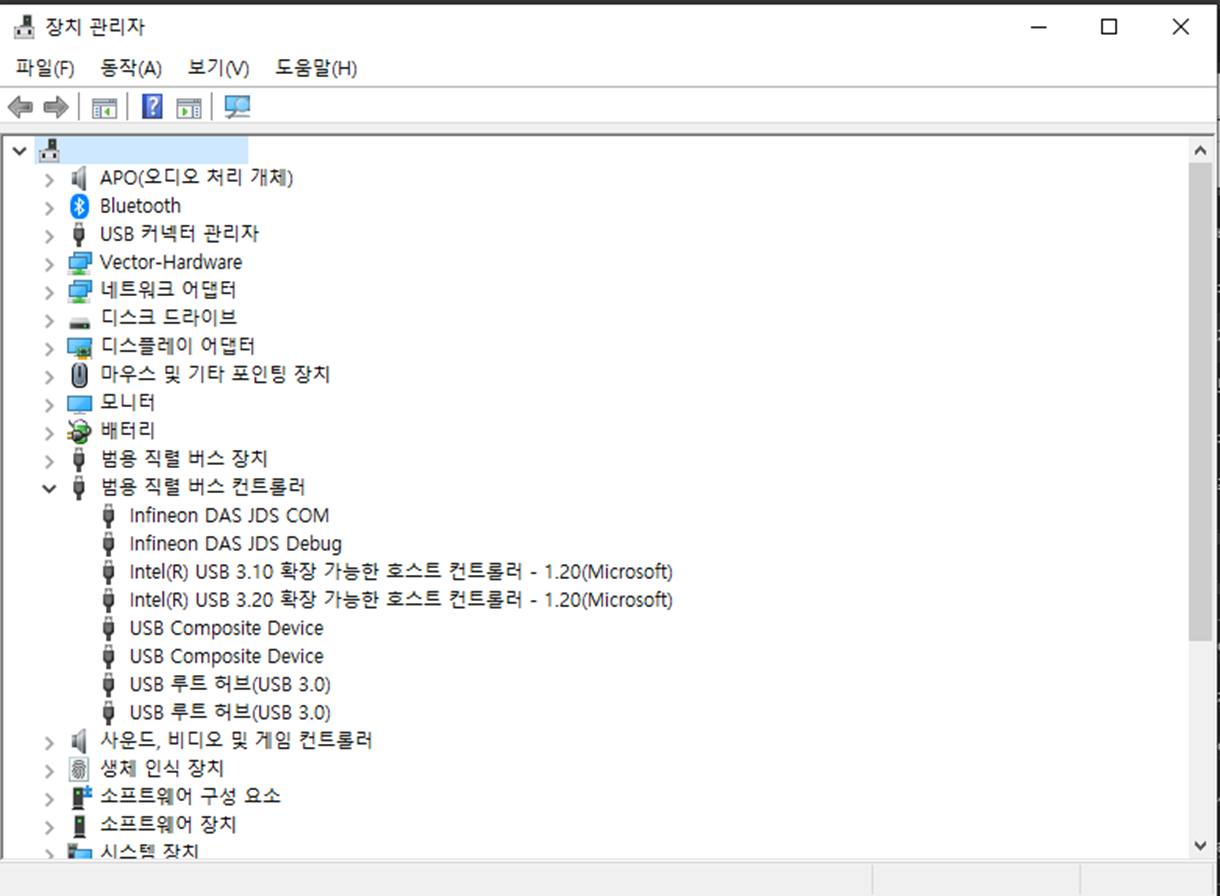

장치 관리자에서 하기 창이 나왔을 때, 범용 직렬 버스 컨트롤러 장치 내에 Infineon XXX Debug가 잡히지 않으면 ECU 다운로드는 시작도 할 수 없습니다.
JTAG 인식이 되지 않을 때 해결 방법은 단순합니다. 가장 빠르고 확실한 방법은 다음과 같습니다.
- JTAG을 분리 후 연결 한 다음 위의 절차로 확인 한다.
- 첫번째 방법이 실패하면, 다른 USB 포트로 JTAG을 꽂아 보고 시도한다.
- 모두 실패 한 경우에는 PC 재부팅을 한다.
JTAG 사용 시 주의 사항
- 인식이 죽어도 되지 않거나 다운로드가 되지 않는 경우, 회사 내 보안 프로그램과 쫑이 나는지 확인 필요
- 내 PC만 그런 경우에는 별거 없이 옆사람 PC로도 되는지 확인 해야함
- JTAG은 살짝 소모품이라는 인식을 갖고 망가 질 경우가 있으니 꼭 2~3개는 구비
- 역전압이 걸리는 경우 JTAG까지 망가진즌 경우가 많음, 꼭 회로적으로 분리가 잘되어 있어야함
마무리
개발자 신세 한탄이나 다름 없는 글이었습니다. 그래도 JTAG 사용 중 문제 생기시는 분들은 한 번씩 점검해 보면 좋습니다. 멀쩡한 JTAG과 노트북 바꾸시기 전에 원인 확인은 필수 입니다.
